Mengenal Prinsip Mesin Konversi Energi


1. Proses Mesin Konversi Energi

Ilmu termodinamika adalah ilmu yang mempelajari hubungan panas dengan kerja. Dua besaran tersebut sangat penting untuk dipahami karakteristiknya untuk pemahaman dasar keteknikan. Jadi jelas pengetahuan dasar termodinamika sangat penting, karena dipakai untuk menganalisis kondisi operasi berbagai alat atau mesin yang berhubungan dengan panas dan kerja.

2. Ciri-Ciri Mesin Konversi Energi

Untuk menganalisis mesin-mesin panas atau mesin-mesin fluida, mesin-mesin tersebut disebut dengan benda kerja. Fluida atau zat alir yang dipakai pada benda kerja disebut dengan fluida kerja. Sebagai contoh untuk pompa sebagai benda kerja, fluida kerjanya adalah zat cair (air, oli ), sedangkan kompresor, fluida kerjanya adalah udara.

Untuk membedakan benda kerja dengan lingkungan sekitarnya, benda kerja sering disebut dengan sistem, yaitu setiap bagian tertentu, yang volume dan batasnya tidak perlu tetap, dimana perpindahan dan konversi energi atau massa akan dianalisis. Adapun istilah-istilah yang sering disebut adalah sebagai berikut.

  • Batas sistem adalah garis imajiner yang membatasi sistem dengan lingkungannya
  • Sistem tertutup yaitu apabila sistem dan lingkungannya tidak terja dipertukaran energi atau massa, dengan kata lain energi atau massa tidak melewati batas-batas sistem.
  • Sistem terbuka yaitu apabila energi dan massa dapat melintasi atau melewati batas-batas sistem. Sistem dengan lingkungannya ada interaksi


3. Besaran Sistem Termodinamika dan Keadaan Sistem

Dalam pembahasan setiap masalah yang berhubungan dengan kejadian-kejadian alam atau suatu proses fisika alam, untuk memudahkan pemahaman masalah tersebut, pemodelan matematis banyak digunakan.

Pemodelan matematik adalah suatu metode untuk mecari hubungan antara faktor-faktor fisik yang satu dengan yang lainnya menggunakan simbol-simbol dan koordinat matematik. Dengan pemodelan tersebut, akan diperoleh suatu rumusan matematik yang dapat mewakili permasalahan fisik sacara kuantitatif.

Mengenal Prinsip Mesin Konversi Energi, (konversi energi, pengertian konversi energi, mesin konversi energi, mesin boiler, boiler adalah, energi listrik,pengertian energi, macam macam energi, konversi adalah)

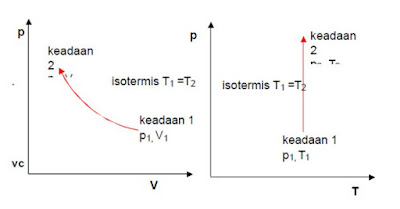

Grafik proses keadaan termodinamik

Dalam ilmu termodinamika koordinat-koordinat atau besaran fisik akan selalu melingkupi semua rumusan termodinamika adalah Voume V, Temperatur T, Tekanan p, Kerapatan r dan besaran-besaran lainnya. Besaran- besaran ini akan mempengaruhi berbagai keadaan system termodinamika.

Misalkan, sistem motor bakar akan berubah keadaannya apabila tekanan p kompresinya turun, yaitu tenaga yang dihasilkan berkurang. Perubahan keadaan temodinamika digambarkan pada grafik hubungan tekanan dengan volume atau tekanan dengan temperatur.

Contoh perubahan keadaan termodinamika yaitu perubahan keadaan pada temperatur tetap (isotermis), penggambarannya pada grafik p-v dan p-t adalah sebagai berikut Dari gambar di atas terlihat bahwa terjadi perubahan besaran pada keadaan satu ke keadaan dua.

Perubahan tersebut akan tetap berlangsung sebelum ada proses keadaan yang lainnya. Proses keadaan selalu mempunyai satu atau lebih karakteristik yang spesifik. Sebagai contoh untuk proses keadaan isotermis, karakteristik yang pasti khusus adalah tidak ada perubahan temperatur selama proses.

Dalam termodinamika, besaran sistem dibagi menjadi dua yaitu besaran ekstensif dan besaran intensif. Adapun definisi masing-masing besaran adalah sebagai berikut.

[1] Besaran ekstensif, adalah besaran yang dipengarui oleh massa atau mol sistem. Contoh volume, kapasitas panas, kerja, entropi. Dari besaran-besaran ekstensif diperoleh harga-harga jenis (spesifik value). Harga jenis adalah perbandingan antara besaran ekstensif dengan massa sistem atau zat.



[2] Besaran intensif, adalah besaran yang tidak dipengarui oleh massa sistem. Contoh: tekanan, temperatur, dan lainnya.

4. Besaran-besaran pokok termodinamika

Besaran temperatur dan tekanan adalah besaran yang menjadi pokok dari sistem termodinamika, karena hubungan antar keduanya sangat penting untuk mecirikan proses keadaan sistem.

Disamping itu besaran temperatur dan tekanan adalah besaran dari hasil pengukuran secara langsung dari suatu proses keadaan sistem. Hal ini berbeda dengan besaran lainnya yang tidak berdasarkan pengukuran, tetapi diturunkan dari besaran temperatur dan tekanan.

Sebagai contoh, kerja adalah besaran turunan dari tekanan atau temperatur.



5. Bentuk-bentuk energi

Energi adalah suatu besaran turunan dengan satuan N.m atau Joule. Energi dan kerja mempunyai satuan yang sama. Sedangkan kerja dapat didefinisikan sebagai usaha untuk memindahkan benda sejauh S (m) dengan gaya F (Newton).

Sedang bentuk-bentuk energi lain dijelaskan di bawah ini :
Energi Kinetik ; energi suatu benda karena bergerak dengan kecepatan V, sebagai contoh , mobil yang bergerak, benda jatuh dan lain-lain , maka energinya dapat ditulis

Pergerakan mobil dan Energi kinetik
Energi potensial adalah energi yang tersimpan pada benda karena kedudukannya. Sebagai contoh, energi potensial air adalah energi yang dimiliki air karena ketinggiannya dari permukaan.

Energi Potensial
Energi Potensial

Energi potesial pegas adalah energi yang dimiliki oleh benda yang dihubungkan dengan pegas untuk berada pada kedudukan tertentu karena penarikan pegas.
Ep = 0,5.k.x2

Energi mekanik adalah energi total yaitu penjumlahan antara energi kinetik dengan energi potesial.
Em = Ek + Ep

Adapun energi atau kerja mekanik pada mesin-mesin panas, adalah kerja yang dihasilkan dari proses ekspansi atau kerja yang dibutuhkan proses kompresi. Kerja mekanik (dW) tersebut sebanding dengan perubahan volume (dV) pada tekanan (p) tertentu.
DW = pDV

Sebagai contoh energi ini secara sederhana adalah pergerakan piston, putaran poros engkol, dan lain lain.

Energi atau kerja pada piston
Energi atau kerja pada piston

Energi mekanik pada benda-benda yang berputar misalnya poros mesin-mesin fluida (turbin, pompa, atau kompresor) dinamakan Torsi, yaitu energi yang dbutuhkan atau dihasilkan benda untuk berputar dengan gaya sentrifugal F dimana energi tersebut pada r tertentu dari pusat putaran.
T= Fx r

Energi mekanik poros turbin gas
Energi mekanik poros turbin gas

Energi Aliran atau kerja aliran adalah kerja yang dilakukan oleh fluida yang mengalir untuk mendorong sejumlah massa m ke dalam atau ke luar sistem.
W energi aliran = pV

Panas (Q) yaitu energi yang ditransfer ke atau dari subtansi karena perbedaan temperatur. Dengan c panas jenis pada tekanan konstan atau volume konstan, energi ini dirumuskan:
Q = mcDT

Energi dalam (U); energi dari gas karena pergerakan pada tingkat molekul, pada gas ideal hanya dipengaruhi oleh temperatur saja.

Entalpi (H); sejumlah panas yang ditambahkan pada 1 mol gas pada tekanan konstan, dengan cp panas jenis pada tekanan konstan, dapat dirumuskan:
H mc T pD = D

Energi yang tersedia ; bagian dari panas yang ditambahkan ke sistem yang dapat diubah menjadi kerja. Perbandingan antara jumlah energi tersedia yang dapat diubah menjadi kerja dengan energi yang dimasukkan sistem adalah konsep efisiensi.


6. Sifat energi

Energi di alam adalah kekal artinya energi tidak dapat diciptakan dan dimusnahkan tetapi hanya dapat diubah dari energi satu ke energi lainnya (Hukum kekekalan energi). Ilmu yang mempelajari perubahan energi dari energi satu ke lainnya disebut dengan ilmu konversi energi.

Tingkat keberhasilan perubahan energi disebut dengan efisiensi. Adapun sifat-sifat energi secara umum adalah :

1. Transformasi energi, artinya energi dapat diubah menjadi bentuk lain, misalkan energi panas pembakaran menjadi energi mekanik mesin

Konversi energi panas menjadi energi mekanik
Konversi energi panas menjadi energi mekanik

Contoh yang lain adalah proses perubahan energi atau konversi energi pada turbin dan pompa. Perubahan energi pada turbin adalah sebagai berikut, energi fluida (energi kinetik fluida) masuk turbin dan berekspansi, terjadi perubahan energi yaitu dari energi fluida menjadi energi mekanik putaran poros turbin.

Kemudian, putaran poros turbin memutar poros generator listrik, dan terjadi perubahan energi kedua yaitu dari energi mekanik menjadi energi listrik.

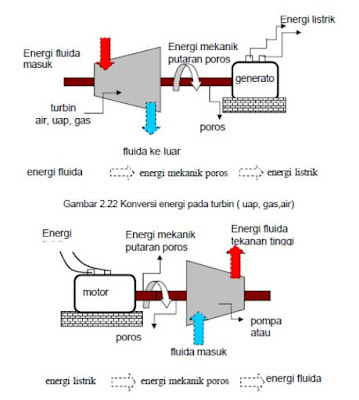

Konversi energi pada pompa atau kompresor
Konversi energi pada pompa atau kompresor

Pada gambar di atas terlihat proses konversi energi dari energi listrik menjadi energi fluida. Prosesnya yaitu energi listrik akan diubah menjadi energi mekanik pada motor listrik, energi mekanik tersebut berupa putaran poros motor listrik yang akan diteruskan ke poros pompa.

Pada pompa terjadi perubahan energi mekanik menjadi energi fluida, fluida yang ke luar dari pompa mempunyai energi yang lebih tinggi dibanding sebelum masuk pompa.

Pompa sebagai mesin Konversi energi
Pompa sebagai mesin Konversi energi

2. Transfer energi, yaitu energi panas (heat) dapat ditransfer dari tempat satu ke tempat lainnya atau dari material satu ke material lainnya.

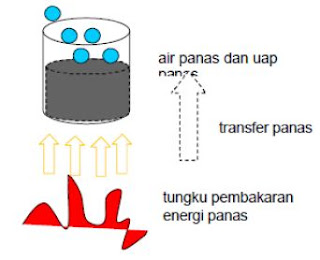

Tranfer energi panas dari tungku ke air di panic
Tranfer energi panas dari tungku ke air di panic

3. Energi dapat pindah ke benda lain melalui suatu gaya yang menyebabkan pergeseran, sering disebut dengan energi mekanik, seperti yang telah dibahas di bab sebelumnya. W = FxS

Energi mekanik pergeseran rotasi ( angular )

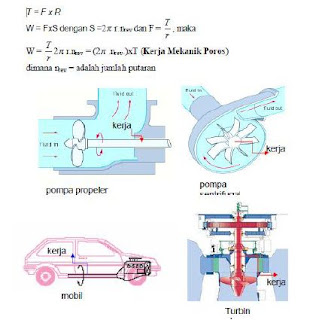

Mesin-mesin konversi energi dengan kerja poros

Energi mekanik putaran poros adalah yang paling sering digunakan untuk perhitungan mesin-mesin konversi energi, karena hampir sebagian besar mesin-mesin konversi adalah mesin-mesin rotari.

Alasan pemilihan gerak putaran poros mesin (mesin rotari) sebagai transfer energi atau kerja dibanding dengan putaran bolak-balik (reciprocating) adalah karena gerak rotari mempunyai efisiensi mekanik yang tinggi, getaran rendah, dan tidak banyak memerlukan komponen mesin yang rumit.

Energi atau kerja langsung dapat ditransfer atau diterima peralatan tanpa peralatan tambahan. Energi adalah kekal, tidak dapat diciptakan dan dimusnahkan.
