Jaringan Komputer



Protocol Jaringan

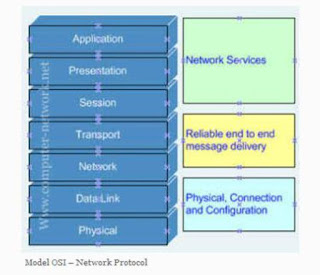

Protocol pada level application bekerja pada layer bagian atas dari model OSI, yaitu: Application; Presentation; Session. Protocol-2 ini melakukan pertukaran data dan komunikasi applikasi-to-applikasi.
Protocol Jaringan
Protocol Jaringan

Protocol-2 pada level transport (yaitu transport dan network layer) menjalin sesi komunikasi antar komputer; menjamin bahwa data ditransmisikan dengan handal; dan menghadirkan routing antar jaringan. Protocol-2 pada level physical membentuk hubungan dengan layer bagian bawah dari model OSI (Data link dan Physical layer). Protocol-2 ini menangani informasi; melakukan error-checking; dan mengirim permintaan kirim ulang – (retransmit request).

Catatan:
Beberapa protocol berada pada lebih dari satu level protocol, sehingga protocol-2 bisa jadi tidak klop secara tepat dengan model-2 jaringan.Hal ini dikarenakan suatu protocol dimaksudkan untuk memenuhi suatu tugas tertentu dalam komunikasi, yang mana tidak selalu berhubungan dengan suatu bentuk model.

Komunikasi antar piranti jaringan
Piranti-2 jaringan bisa berkomunikasi antar sesama dikarenakan bahwa piranti-2 tersebut menjalankan protocol stack yang sama, walaupun mereka menggunakan system operasi yang berbeda. Data yang dikirim dari satu piranti berjalan turun ke protocol stack dibawahnya melalui media transmisi, dan kemudian naik ke protocol stack pada sisi piranti lawan komunikasinya.

Kedua belah piranti yang saling berkomunikasi harus menggunakan protocol stack yang sama. Suatu pesan data yang dikirim dari satu piranti ke piranti yang lain berjalan melalui proses seperti berikut:
1. Pesan data dipecah kedalam paket-2
2. Setiap protocol didalam stack menambahkan informasi control kedalam
   paket, meng-enable fitur-2 seperti inkripsi dan error check. Setiap paket
   biasanya mempunyai komponen berikut: Header , Data , dan Trailer.
3. Pada layer physical, paket-paket dikonversikan kedalam format electrical
   yang tepat untuk ditransmisikan.
4. Protocol pada masing-2 layer yang berhubungan pada sisi piranti
   lawannya (pada sisi penerima) akan menghapus header dan trailer yang
   ditambahkan saat pengiriman. Paket-2 tersebut kemudian disusun
   kembali seperti data aslinya.

Catatan:
Informasi header dan trailer yang ditambahkan pada masing-2 layer OSI dimaksudkan untuk bisa dibaca oleh komputer penerima. Missal, informasi yang ditambahkan pada layer transport pada sisi komputer pengirim akan diterjemahkan oleh layer transport juga pada sisi komputer penerima. Makanya interaksi komunikasi layer OSI ini sering dijelaskan sebagai komunikasi antar peer layer.

Header – Header paket mengandung informasi berikut:
1. Address asal dari komputer pengirim
2. Address tujuan dari pesan yang dikirim
3. Informasi untuk mensinkronkan clock

Data – Setiap paket mengandung data yang merupakan:
1. Data real dari aplikasi, seperti bagian dari file yang dikirim
2. Ukuran data bisa sekitaran 48 bytes sampai 4 kilobytes

Trailer – Trailer paket bisa meliputi:
1. Informasi error-checking
2. Informasi control yang lain yang membantu pengiriman data

Process Encapsulation
Adalah process pemecahan suatu pesan kedalam paket-2, penambahan control dan informasi lainnya, dan kemudian mentransmisikan pesan tersebut melalui media transmisi. Anda harus faham betul proses pengiriman pesan ini. Ada 5 macam step pada proses data encapsulation:
1. Layer bagian atas menyiapkan data yang akan dikirim melalui jaringan
2. Layer transport memecah data kedalam potongan-2 yang disebut
   segmen, menambah informasi urutan dan juga informasi control.
3. Layer network mengkonversikan segmen kedalam paket-2, menambah
   logical jaringan, dan menambah address piranti.
4. Layer Data link mengkonversikan paket-2 kedalam frame-2,
   menambahkan informasi address phisik dari piranti.
5. Layer physical mengkonversikan frame-2 kedalam bit-2 untuk
   ditransmisikan melalui media transmisi.

Proses Encapsulation
Proses Encapsulation

Gunakan ringkasan berikut:
1. Layer bagian atas – Data
2. Layer Transport – Segment
3. Layer Network – paket yang mengandung address logical
4. Layer Data link – frame yang mengandung address physical
5. Layer Physical – bits
