Konsep Struktur dan Hirarki Basis Data

Konsep Struktur dan Hirarki Basis Data

1) Definisi Struktur atau arsitektur Basis Data

Arsitektur basis data merupakan serangkaian pengetahuan tentang pemodelan data. Pengetahuan tentang File, table, field, record indeks, abstraksi data dan serangkaian konsep yang digunakan untuk membuat diskripsi struktur basis data. Melalui diskripsi Struktur basis data dapat ditentukan jenis data, hubungan dan konstrain (keterbatasan) data yang ditangani. Dalam basis data, data diorganisasikan kedalam bentuk elemen data (field), rekaman (record), dan berkas (file). Definisi dari ketiganya adalah sebagai berikut:
Elemen (kolom atau field) data adalah satuan data terkecil yang tidak dapat dipecah lagi menjadi unit lain yang bermakna. Misalnya data siswa
terdiri dari NIS, Nama, Alamat, Telepon atau Jenis Kelamin.
Rekaman (record) merupakan gabungan sejumlah elemen data yang saling terkait. Istilah lain dari record adalah baris atau tupel.
Berkas (file) adalah himpunan seluruh record yang bertipe sama Struktur hirarki sebuah database dapat digambarkan dalam diagram hirarki begai
berikut :
Struktur Hierarki Basis Data
Struktur Hierarki Basis Data

2) Skema Atau Abstraksi Basis Data

Abstraksi data adalah merupakan tingkatan atau level bagaimana melihat data dalam sistem basis data.Abstraksi data diwujudkan dalam pemodelan data yang merupakan sejumlah konsep yang digunakan untuk membuat diskripsi struktur basis data.Melalui diskripsi struktur basis data, dapat ditentukan jenis data dan hubungannya deangan data lain Skema basis data merupakan diskripsi dari basis data yang spesifikasinya ditentukan dalam tahap perancangan. Skema ini digunakan untuk memisahkan antara fisik basis data dan program aplikasi pemakai. Penggambaran skema bsisi data biasanya ditampilkan dalam diagram yang berisi sebagian detail data dari diskripsi basis data. Secara umum arsitektur basis data menggunakan arsitektur tiga skema yang meliputi tiga level yaitu :

1. Level Internal atau skema internal

Level ini mendifinisikan secara detail penyimpanan basis data dan pengaksesan data. Pada level ini memuat diskripsi struktur penyimpanan basis data, menggunakan model data fisikal,

2. Level Konseptual (skema konseptual)

Memuat diskripsi struktur basis data seara keseluruhan untuk semua pemakai. Level ini memuat diskripsi tentang entity, atribut, relasi dan konstrain tanpa memuat diskripsi data secara detail.

3. Level eksternal (skema eksternal atau view)

Mendefinisikan pandangan data terhadap sekelompok pemakai(local view) dengan menyembunyikan data lain yang tidak diperlukan oleh kelompok pemakai tersebut.

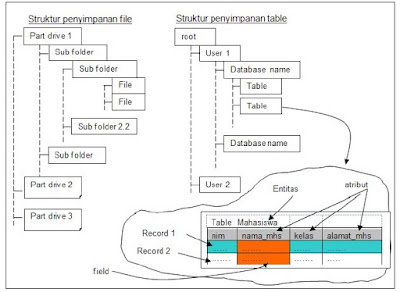

Struktur penyimpanan file dan tabel dalam basis data
Struktur penyimpanan file dan tabel dalam basis data

3) Pemodelan data

Pemodelan data merupakan sarana untuk melakukan abstraksi data. Merupakan sejumlah konsep untuk membuat diskripsi stuktur basis data. Kebanyakan model data memuat spesifikasi untuk operasi dasar (basic operation) dalam pengaksesan dan pembaharuan data. Pada perkembangan terakhir dikenal dengan istilah tabiat data (data behavior) pada pemrograman berorientasi object. Terdapat sejumlah cara dalam merepresentasikan model dalam perancangan basis data. Secara umum pemodelan data dapat dikelompokkan menjadi dua yaitu :

1. Object based logical model

Dalam pemodelan ini struktur atau hirarki basis data diilustrasikan berdasarkan object. Model ini meliputi: 1) Model keterhubungan entitas (Entity Relationalship Model atau ERD). 2) Model berorientasi object (Object-Oriented Model). 3) Model Data Semantik(Semantic Data Model). 2) Model data Fungsional (Function Data Model).

2. Record-based logical model

Dalam model ini struktur basis data diilustrasikan berdasarkan record. Model ini meliputi: 1) Model relational (Relational Model). 2) Model Herarkis (Hierarchical Model) 3) Model Jaringan (Network Model).

4) Struktur konseptual basis data

Tiga konsep dasar dalam pembuatan diskripsi struktur basis data yaitu model data konseptual, model data fisikal dan model view.Konseptual data menyajikan konsep tentang bagaimana user basis data memandang atau memberlakukan data. Konseptual merupakan level tinggi (hight level) yang dekat dengan user. Didalam Konseptual data menjelaskan beberapa hal yaitu entitas, atribute, key dan relasi antar entitas.
